Wentylator dachowy WVP

Wentylatory dachowe WVP należą do grupy nowoczesnych wysoko sprawnych wentylatorów charakteryzujących się stosunkowo dużą wydajnością przy jednoczesnym niskim zużyciu energii.

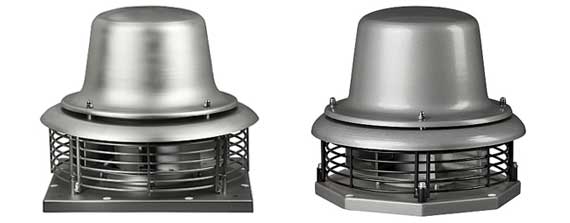

Wentylatory dachowe WVP standardowo występują w dwóch wariantach jako:

• wentylatory dachowe WVPKH z ośmiokątną podstawą
• wentylatory dachowe WVPOH z kwadratową podstawą

Wentylatory dachowe z grupy WVP przeznaczone są do przetłaczania gazów
o gęstości do 1,2 kg/m³. Dopuszczalna temperatura pracy od -15°C do +45°C.

Parametry wentylatorów dachowych WVP (trójfazowe jednobiegowe)

Wentylator	Wydajnośćmax		Spiętrzeniemax [Pa]	Masa [kg]	Moc [kW]	Obroty [min-1]	Prąd IN [A]	Zasilanie	Głośność [dB(A)]
	[m³/s]	[m³/h]
WVP-160	0,31	1120	320	14	0,18	1380	0,65	3~	56
	0,20	720	120	14	0,09	820	0,45	3~	48
	0,16	560	70	15	0,09	680	0,55	3~	42
WVP-200	0,50	1810	380	19	0,37	1370	1,10	3~	59
	0,32	1163	140	18	0,18	900	0,70	3~	48
	0,25	905	89	18	0,09	680	0,55	3~	43
WVP-250	1,12	4040	460	25	0,55	1380	1,50	3~	63
	0,72	2597	181	23	0,25	900	0,95	3~	54
	0,56	2020	110	23	0,12	670	0,60	3~	46
WVP-315	1,53	5500	580	31	0,75	1400	1,90	3~	64
	0,92	3300	220	27	0,37	930	1,25	3~	56
	0,80	2880	130	27	0,18	690	0,75	3~	51
WVP-400	2,50	9000	800	47	1,50	1420	3,70	3~	73
	1,80	6480	300	41	0,75	920	2,20	3~	65
	1,50	5400	180	41	0,37	680	1,50	3~	58
*Pomiar w odległości 4 m

Parametry wentylatorów dachowych WVP
(wentylatory o dużych wydajnościach trójfazowe jednobiegowe)

Wentylator	Wydajnośćmax		Spiętrzeniemax [Pa]	Masa [kg]	Moc [kW]	Obroty [min-1]	Prąd IN [A]	Zasilanie	Głośność [dB(A)]
	[m³/s]	[m³/h]
WVP-500	3,21	11571	400	125	3,00	950	7,70	3~	63
	2,50	9000	190	117	1,10	710	3,50	3~	55
WVP-630	6,20	22320	500	143	5,50	965	12,60	3~	69
	4,20	15120	240	140	3,00	720	7,50	3~	61
WVP-710	7,00	25200	540	175	7,50	960	16,80	3~	74
	5,00	18000	260	165	4,00	705	10,70	3~	65
*Pomiar w odległości 10 m

Parametry wentylatorów dachowych WVP (wentylatory trójfazowe wielobiegowe)

Wentylator	Wydajnośćmax		Spiętrzeniemax [Pa]	Masa [kg]	Moc [kW]	Obroty [min-1]	Prąd IN [A]	Zasil.	Głośność [dB(A)]
	[m³/s]	[m³/h]
WVP-160	0,31/0,20	1120/720	320/120	16	0,25/0,18	1380/860	0,80/0,60	3~	56/48
	0,31/016	1120/560	320/70	16	0,18/0,06	1420/680	0,70/0,30	3~	56/42
WVP-200	0,50/0,32	1810/1163	380/140	21	0,37/0,25	1420/900	1,20/0,90	3~	59/48
	0,50/0,25	1810/905	380/89	21	0,40/0,22	1380/690	1,00/1,10	3~	59/43
WVP-250	1,12/0,72	4040/2597	460/181	29	0,55/0,37	1420/940	1,35/1,30	3~	63/54
	0,72/0,56	2597/2020	181/110	29	0,37/0,18	940/700	1,50/1,07	3~	54/46
WVP-315	1,53/0,92	5500/3300	580/220	37	0,75/0,25	1410/950	2,30/1,20	3~	64/56
	0,92/0,80	3300/2880	220/130	37	0,37/0,18	950/700	1,50/1,07	3~	56/51
WVP-400	2,50/1,80	9000/6480	800/300	59	1,65/1,15	1445/945	4,20/3,10	3~	73/65
	2,50/1,50	9000/5400	800/180	58	1,60/0,90	1420/710	3,50/3,40	3~	73/58
*Pomiar w odległości 4 m

Parametry wentylatorów dachowych WVP (wentylatory jednofazowe)

Wentylator	Wydajnośćmax		Spiętrzeniemax [Pa]	Masa [kg]	Moc [kW]	Obroty [min-1]	Prąd IN [A]	Zasilanie	Głośność [dB(A)]
	[m³/s]	[m³/h]
WVP-160	0,31	1120	320	14	0,18	1400	1,45	1~	56
WVP-200	0,50	1810	380	20	0,37	1400	2,70	1~	59
WVP-250	1,03	3700	460	28	0,55	1370	4,40	1~	63
WVP-315	1,53	5500	580	34	0,75	1370	5,65	1~	64
WVP-400	2,50	9000	800	49	1,50	1400	9,60	1~	73
*Pomiar w odległości 4 m

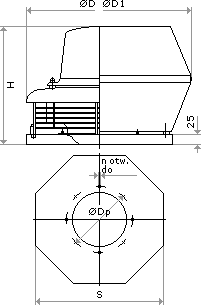

Budowa wentylatorów dachowych WVP

Wymiary wentylatorów dachowych WVP

Wentylator	Wymiary [mm]
	S	H	N	do	ØDp	ØD	D1
WVP-160	410	403	4	M6	185	454	Ø560
WVP-200	455	421	4	M6	225	476	Ø630
WVP-250	560	438	4	M8	280	526	Ø700
WVP-315	560	465	8	M8	355	586	Ø785
WVP-400	670	624	8	M8	450	686	Ø925
WVP-500	920	760	12	M10	560	800	ośmiokąt S=1150
WVP-630	1020	840	12	M12	690	920	ośmiokąt S=1336
WVP-710	1020	1090	16	M10	770	990	S=1451

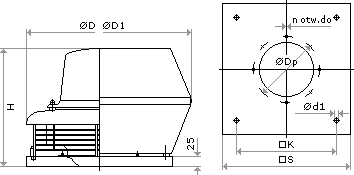

Budowa wentylatorów dachowych WVP

Wentylator	Wymiary [mm]
	S	K	H	Ød1	n	do	ØDp	ØD	D1
WVP-160	410	330	403	m8	4	M6	185	454	560
WVP-200	455	380	421	m8	4	M6	225	476	630
WVP-250	560	450	438	m8	4	M8	280	526	700
WVP-315	560	450	465	m8	8	M8	355	586	785
WVP-400	670	535	624	m8	8	M8	450	686	925
WVP-500	920	750	760	m11	12	M10	560	800	ośmiokąt S=1150
WVP-630	1020	840	840	m11	12	M10	690	920	ośmiokąt S=1336
WVP-710	1020	840	1090	m11	16	M10	770	990	S=1451
